Wymiana pierścieni tłokowych: od diagnozy do procedury docierania

Najpierw diagnostyka, potem demontaż. To jedyna kolejność, która działa. Stałe zużycie oleju, niebieski dym i wątpliwe wartości kompresji często wskazują na zużyte pierścienie tłokowe. Błędna diagnoza będzie kosztować Cię niepotrzebne godziny, pieniądze i frustrację.

W tym artykule przeprowadzimy Cię od obsługi do diagnozy, od wymiany do procedury docierania. Nauczysz się przeprowadzać próby ciśnieniowe oraz przy pomocy kamera endoskopowa ocenić ściankę cylindra. Przechodzisz przez wymianę krok po kroku, krytyczne wartości regulacji i honowanie.

Szybkie wybory: co musisz wiedzieć

• Diagnoza: przed demontażem należy zawsze przeprowadzić próbę ściskania na sucho i na mokro.
• Sygnały: niebieski dym przy przyspieszaniu, zużycie oleju powyżej 0,5 litra na 1000 km, olej w filtrze powietrza.
• Zamiennik: zawsze wymieniaj kompletny zestaw pierścieni tłokowych na cylinder. Hon ściankę cylindra.
• Wejście: przejedź pierwsze 1000 km z maksymalnie 75% obciążeniem i 4000 obr./min.
• Olej: zacznij od oleju mineralnego, zmień po 500 km, zmień na półsyntetyczny.

Niezależnie od tego, czy jesteś ambitnym majsterkowiczem domowym, czy zawodowym mechanikiem: uzasadnione podejście zapobiega powtarzającym się reklamacjom.

Spis treści

• Dlaczego zużycie oleju i niebieski dym z wydechu często wskazują na zużyte pierścienie tłokowe
• Najważniejsze oznaki uszkodzonych pierścieni tłokowych
• Diagnoza krok po kroku: tak można wykorzystać endoskop do ukierunkowanej analizy cylindra
• Ponowny montaż i krytyczne wartości regulacji: momenty dokręcania, ściskanie pierścienia i procedura docierania

Dlaczego zużycie oleju i niebieski dym z wydechu często wskazują na zużyte pierścienie tłokowe

Pęknięte lub nadmiernie zużyte pierścienie tłokowe powodują daleko idące konsekwencje. Zużycie oleju znacznie wzrasta. Najbardziej widocznym sygnałem jest niebieski dym z rury wydechowej. Zależność pomiędzy stanem pierścieni tłokowych a tymi skargami jest bezpośrednia i wymierna.

Poniżej dowiesz się, do czego dokładnie służą pierścienie tłokowe. Dowiesz się jak zużycie prowadzi do utraty kompresji i spalania oleju. Rozumiesz różnicę między pierścieniem dociskowym a pierścieniem zgarniającym olej. Możesz także przeczytać, dlaczego odroczenie wymiany zwielokrotnia rachunek.

Rola pierścieni tłokowych w silniku: uszczelnianie, kontrola oleju i odprowadzanie ciepła

Pierścień tłokowy to metalowy pierścień znajdujący się na zewnętrznej średnicy tłoka. Każdy tłok ma dwa lub trzy pierścienie w rowkach na górze. Pierścienie te znajdują się jeden pod drugim na zewnątrz górnej części tłoka.

Pierścienie tłokowe spełniają trzy zadania:

• Uszczelnienie z komory spalania w stronę skrzyni korbowej.
• Rozprowadź równomiernie oleju silnikowego na tłoku i ściance cylindra.
• Pozbyć się ciepła spalania od tłoka do ścianki cylindra.

Ciepło przepływa przez rowek do pierścienia tłokowego, a stamtąd do ścianki cylindra. Płyn chłodzący silnik ostatecznie pochłania to ciepło. Dobre uszczelnienie zapobiega przedostawaniu się gazów spalinowych do miski olejowej. Bez tej uszczelki silnik straci kompresję, a zużycie paliwa wzrośnie.

Prawidłowo działające pierścienie tłokowe bezpośrednio decydują o wydajności, żywotności i zużyciu oleju przez silnik. Nie ma miejsca na negocjacje.

Jak zużyte pierścienie tłokowe prowadzą do zużycia oleju i niebieskiego dymu

Z biegiem czasu narasta zużycie. Krawędzie pierścieni są zaokrąglone. Nie wycierają już oleju ze ścianki cylindra. Olej silnikowy dostaje się do komory spalania i spala się wraz z mieszanką paliwowo-powietrzną.

Najwyraźniejszy znak: niebieski dym z rury wydechowej. Dym ma zapach spalonego oleju. Ta ciemnoszara lub niebieska chmura dymu pojawia się głównie podczas przyspieszania. Można to zobaczyć także po dłuższym postoju.

Zużycie oleju wzrasta stopniowo. Wielu właścicieli rozpoznaje reklamację dopiero z opóźnieniem. Dlatego co tydzień sprawdzaj poziom oleju. Powolny wzrost jest mniej zauważalny niż nagły wyciek.

Różnica między pierścieniami uszczelniającymi a pierścieniami zgarniającymi olej

Pierścień dociskowy znajduje się w górnym rowku tłoka. Uszczelnia to szczelinę pomiędzy tłokiem a ścianką cylindra. Drugi pierścień dociskowy podtrzymuje pierwszy pierścień i pochłania pozostałe różnice ciśnień.

Sprężyna zgarniająca olej zgarnia nadmiar oleju ze ścianki cylindra podczas suwu w dół. Zeskrobany olej spływa z powrotem do skrzyni korbowej przez otwory w piórze i wpustu. Uszkodzony pierścień zgarniający olej powoduje przedostawanie się zbyt dużej ilości oleju do komory spalania. To natychmiast powoduje zwiększone zużycie oleju.

Zużycie pierścienia uszczelniającego prowadzi głównie do utraty kompresji i przedmuchów. Podczas wymiany zawsze wymieniaj cały zestaw pierścieni tłokowych na cylinder. Nigdy tylko jeden pierścionek.

Konsekwencje dalszej jazdy ze zużytymi pierścieniami tłokowymi

Jeśli zwlekasz z wymianą, olej przedostanie się do cylindra. Poziom oleju szybko spada. Silnik pracuje bez wystarczającego smarowania. Konsekwencje: poważne uszkodzenie silnika i wysokie koszty naprawy.

Olej w komorze spalania zanieczyszcza także katalizator. Osady węgla na świecach zapłonowych utrudniają zapłon. W najgorszym przypadku film olejowy pęka. Tarcie wzrasta gwałtownie. Tłok i cylinder są ze sobą nierozłącznie połączone. To jest to, co nazywa się zjadaczem tłoków.

Wczesna wymiana zawsze oszczędza koszty. Opóźnienie zwiększa obrażenia i nieodwracalnie wpływa na kilka komponentów. To nie jest opinia, to arytmetyka silnika.

Najważniejsze oznaki uszkodzonych pierścieni tłokowych

Nie każdy objaw sam w sobie jest dowodem. Kombinacja sygnałów wskazuje kierunek. Niebieski dym, olej w filtrze powietrza i zacinanie się są typowymi objawami zużycia pierścieni tłokowych. Czarny dym zwykle wskazuje na zbyt bogatą mieszankę paliwową. Problemy z uruchomieniem częściej wskazują na inne przyczyny.

Najpierw sprawdź, czy rzeczywiście przyczyną są pierścienie tłokowe. Poniżej omówimy każdy sygnał z osobna. W ten sposób porównujesz swoje reklamacje z typowymi wzorcami.

Niebieski lub ciemnoszary dym i zapach spalonego oleju z rury wydechowej

Gęsty dym z wydechu. Kolor niebieski lub ciemnoszary. Zapach spalonego oleju. Ten zapach jest spowodowany przedostaniem się oleju do komory spalania przez uszkodzony pierścień tłokowy.

Niebieski dym podczas przyspieszania silnie wskazuje na zużycie pierścienia tłokowego. Dym, który pojawia się głównie podczas zimnego rozruchu lub po długich okresach pracy na biegu jałowym, jest najprawdopodobniej spowodowany zużytymi uszczelkami zaworów. Zwróć szczególną uwagę na moment pojawienia się dymu.

Niebieski dym (spalanie oleju) wyraźnie różni się od czarnego dymu (zbyt bogata mieszanka). Biały dym oznacza, że ​​w komorze spalania znajduje się płyn chłodzący, na przykład nieszczelna uszczelka głowicy. Nie będziesz tęsknić za zapachem spalonego oleju silnikowego.

Zmniejszona wydajność silnika, słabe przyspieszenie i zacinanie się

Twój samochód nie przyspiesza już prawidłowo. Przyczyna: zmniejszona kompresja. Po naciśnięciu pedału przyspieszenia pojazd przyspiesza powoli.

Najpoważniejszym objawem jest obniżona wydajność silnika. Słychać szarpanie, drżenie, czasami silnik gaśnie. Przerwy zapłonu powstają na skutek nierównomiernego sprężania na cylinder. Jeden cylinder wytwarza wówczas mniej mocy niż drugi.

Objawy te stopniowo się nasilają. Stają się zauważalne dopiero przy większym obciążeniu: wyprzedzaniu na autostradzie lub jeździe pod górę.

Olej w filtrze powietrza, tworzenie się sadzy na świecach zapłonowych i nieprawidłowe zużycie oleju

Przez przedmuch mieszanina oleju i powietrza przedostaje się do skrzyni korbowej. Gazy spalinowe wypychają mgłę olejową do ścieżki ssania. Olej ląduje w filtrze powietrza.

Osady oleju i sadza na świecach zapłonowych są bezpośrednim skutkiem obecności oleju w komorze spalania. Brudna świeca zapłonowa spowoduje słabszy zapłon mieszanki. Zwiększa to wypadanie zapłonu i utratę mocy.

Normalne zużycie oleju w zdrowym silniku wynosi około 0,1 do 0,3 litra na 1000 km. Czy Twój silnik spala więcej niż 0,5 litra na 1000 km bez widocznych wycieków? Oznacza to wewnętrzne spalanie oleju z powodu uszkodzonych pierścieni tłokowych.

Diagnoza krok po kroku: tak można wykorzystać endoskop do ukierunkowanej analizy cylindra

Potwierdzasz, czy pierścienie tłokowe rzeczywiście powodują problem. Przed podjęciem decyzji o wymianie należy zawsze przeprowadzić test kompresji.

Metody diagnostyczne, przez które przechodzisz:

• Próby ciśnieniowe (suche, mokre i szczelne)
• Z wyłączeniem uszczelniaczy zaworów i uszkodzeń turbosprężarki
• Wizualna kontrola cylindra za pomocą endoskopu
• Pomiar luzu zamka

Każdy krok przybliża Cię do uzasadnionego wniosku.

Porównanie testu ściskania, testu ściskania na mokro i testu szczelności

Próba kompresji wiarygodnie określa stan cylindrów, tłoków i zaworów. Podczas testu kompresji na sucho wykręcasz wszystkie świece zapłonowe. Mierzysz ciśnienie wytworzone na cylinder za pomocą miernika kompresji. Dopuszczalne są różnice pomiędzy cylindrami do 10%. Większe odchylenia wymagają dodatkowych badań.

Podczas testu kompresji na mokro wstrzykujesz odrobinę oleju wzdłuż tłoka przez otwór świecy zapłonowej. Eliminuje to w dużym stopniu słabe uszczelnienie ścian cylindra. Jeśli wynik pozostanie taki sam, problem leży w zaworach. Jeśli wartość wzrasta, oznacza to zużyte pierścienie tłokowe.

Poniższe wartości orientacyjne dotyczą testu szczelności: strata mniejsza niż 10% jest dobra. Od 10 do 20% to margines. Dalsze badania wymagają od 20 do 30%. Posłuchaj, gdzie ucieka powietrze. Powietrze na wskaźniku poziomu oleju wskazuje na nieszczelne pierścienie tłokowe. Powietrze w wydechu wskazuje na uszkodzenie zaworu. Pęcherzyki w wodzie chłodzącej wskazują na nieszczelną uszczelkę głowicy.

Uszczelniacze zaworów, uszkodzenie turbosprężarki lub pierścieni tłokowych: w ten sposób wykluczysz inne przyczyny

Uszczelnienia zaworów wytwarzają podobny dym. Różnica tkwi w chwili. Dym podczas uruchamiania po długim postoju wskazuje na uszczelnienia zaworów. Następnie olej wycieka przez zawór do komory spalania. Dym pod obciążeniem i podczas przyspieszania bardziej wskazuje na pierścienie tłokowe.

W silnikach turbo zużyte łożyska turbo powodują podobny niebieski dym. Sprawdź wzrokowo turbosprężarkę pod kątem śladów oleju po stronie ssawnej i tłocznej. Zmierz luz osiowy i promieniowy wału turbosprężarki. Nadmierny luz wskazuje na uszkodzenie turbosprężarki.

Przed wymianą pierścieni tłokowych systematycznie wykluczaj jakąkolwiek alternatywną przyczynę. Zapobiega to niepotrzebnemu demontażowi i rozczarowującym wynikom.

Kontrola ścianki cylindra za pomocą endoskopu: rozpoznawanie zarysowań, zarysowań i nagarów

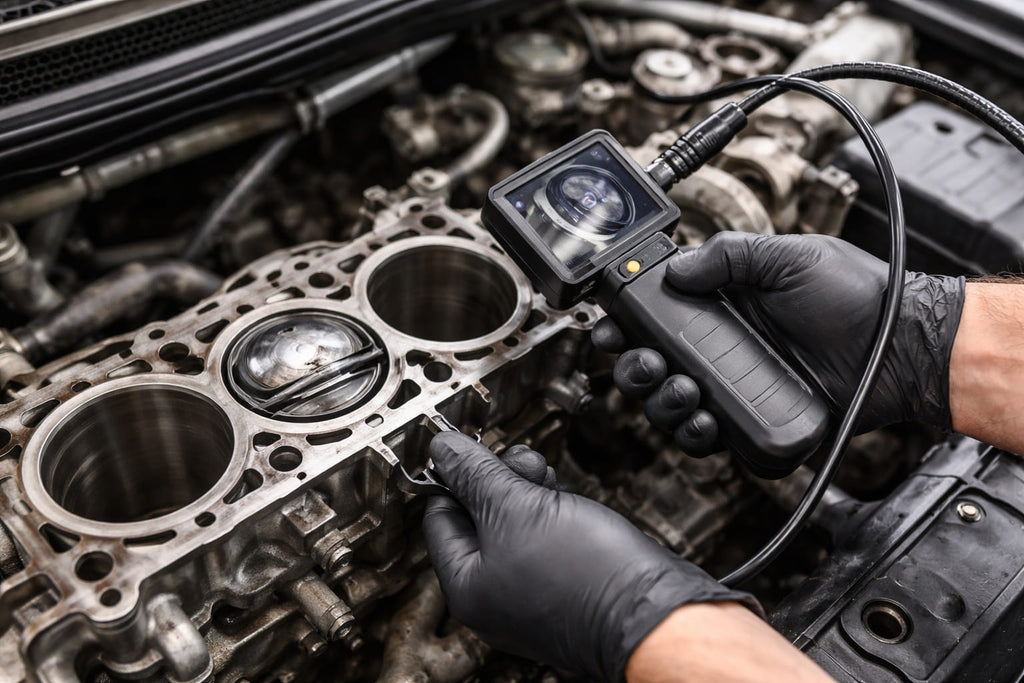

Za pomocą kamery endoskopowej można wizualnie sprawdzić ściankę cylindra i głowicę tłoka. Kamerę wkładasz do cylindra przez otwór świecy zapłonowej lub otwór wtryskiwacza. W ten sposób można ocenić stan wewnętrzny bez demontażu.

Proszę zwrócić uwagę na następujące punkty:

• Zadrapania: lekkie ślady zużycia na ściance cylindra.
• Punktacja: głębokie rowki w ściance cylindra.
• Glazura: gładka, błyszcząca powierzchnia bez kreskowania.
• Złoże węgla: na denku tłoka i w rowkach pierścieni tłokowych.

Pozostałości węgla utknięte w rowkach utrudniają sprężystość pierścienia. Obrazy endoskopowe służą jako dokumentacja i dowód. Jako majsterkowicz uzasadniasz swoją decyzję. W ramach warsztatu przedstawiasz klientowi dowody wizualne. W EndoscoopWorld znajdziesz: endoskopy dla przemysłu motoryzacyjnego o wysokiej rozdzielczości obrazu i elastycznych soczewkach, odpowiednie do kontroli cylindrów.

Zmierz luz zamka i oceń tolerancje cylindra

Po zdemontowaniu głowicy cylindrów zmierz ostateczny luz (szczelinę pierścieniową) każdego pierścienia tłokowego. Umieścić pierścień tłokowy w cylindrze. Wciśnij go bezpośrednio w dół za pomocą tłoka. Zmierzyć otwór szczelinomierzem. Producent określa minimalny i maksymalny luz zamka dla każdego typu pierścienia.

Zbyt duży luz zamka wskazuje na zużycie cylindra. Jeżeli pomiar mieści się w granicach tolerancji, wystarczą nowe pierścienie tłokowe i dokładne honowanie. Jeśli pomiar przekracza wartość maksymalną, nie da się uniknąć wiercenia w celu uzyskania przewymiarowanych tłoków.

Zmierz cylinder na różnych wysokościach i w dwóch kierunkach: prostopadle i równolegle do wału korbowego. W ten sposób określa się nieokrągłość i tworzenie stożka. Maksymalna dopuszczalna nieokrągłość wynosi zwykle od 0,02 do 0,05 mm.

Ponowny montaż i krytyczne wartości regulacji: momenty dokręcania, ściskanie pierścienia i procedura docierania

Precyzja montażu decyduje o powodzeniu naprawy. Jeden błąd powoduje powtarzające się skargi. Proces wymiany przebiega od demontażu, poprzez etapy robocze, aż do krytycznych wartości regulacji. Poniżej szczegółowo omówisz każdą fazę.

Czy mogę wymienić pierścienie tłokowe bez całkowitego demontażu silnika?

W większości samochodów usuwa się około 30 części, zanim dotrze się do pierścieni tłokowych. W wielu silnikach do tłoków można dotrzeć od góry. Zdejmujesz głowicę cylindrów i poluzowujesz nakrętki korbowodu. Następnie wypychamy tłok z korbowodem do góry z bloku cylindrów.

W takim przypadku nie ma konieczności demontażu silnika z samochodu. Ograniczenia dotyczą silników montowanych poprzecznie z niewielką ilością miejsca nad blokiem cylindrów. Całkowity demontaż silnika jest konieczny, jeśli ścianki cylindrów wymagają nawiercenia lub profesjonalnego honowania.

Na wykonanie kompletnej pracy możesz liczyć na kilka dni roboczych. Należy pamiętać, że podczas demontażu można odkryć dodatkowe zużycie.

Etapy pracy: demontaż, czyszczenie, pomiar i montaż

Wymontuj głowicę cylindrów. Poluzuj nakrętki korbowodu. Wyjmij tłoki. Najpierw usuń osady węglowe z komory sprężania. W przeciwnym razie tłoki się zatną.

Usuń stare pierścienie tłokowe za pomocą szczypiec do pierścieni tłokowych. Oczyść rowki tłoka środkiem do czyszczenia części. Zeskrob brud z rowków za pomocą specjalnego środka do czyszczenia rowków lub płaskiego narzędzia. Nigdy nie używaj ostrego metalu, który porysuje miękki tłok.

Ponieważ do tej pory rozbierałeś silnik, profilaktycznie wymieniasz uszczelkę pod głowicą i śruby głowicy. Wymień także uszczelnienia zaworów, uszczelki i ewentualnie części rozdzielcze. W każdym razie są otwarte. Koszty materiałów są minimalne w porównaniu do godzin pracy.

Honowanie ścian cylindrów: kiedy jest obowiązkowe, a kiedy konieczne jest wytaczanie?

Wymiana pierścieni tłokowych bez honowania przynosi efekt przeciwny do zamierzonego. Nowe pióra są ostro przycięte. Przy dotarciu lekko ścierają się na rogach. Tylko wtedy zapewniona zostanie właściwa kombinacja smarowania i uszczelnienia. Bez honowania ścianka cylindra pozostaje zbyt gładka.

Dokładne honowanie jest wystarczające w przypadku niewielkiego zużycia, jeśli średnica cylindra nadal mieści się w granicach tolerancji. Honowanie tworzy wzór kratki, który zatrzymuje olej i wspomaga przepływ. Wiercenia pod przewymiarowane tłoki są nieuniknione w przypadku zbyt dużej średnicy cylindra, owalnego zużycia lub głębokich zarysowań.

Po honowaniu dokładnie wyczyść cylinder. Używaj ciepłej wody z mydłem i czystej szmatki. Pozostałości po szlifowaniu powodują przedwczesne zużycie nowych pierścieni tłokowych. Natychmiast osusz cylindry i nałóż warstwę oleju silnikowego.

Momenty dokręcania, ściskanie pierścieni i typowe błędy montażowe

Zamontuj pierścienie tłokowe we właściwej kolejności. Sprężyna zgarniająca olej składa się z rozpieracza i dwóch cienkich blaszek. Najpierw umieść ekspander w rowku. Umieść wokół niego listwy. Rozmieścić szczeliny pierścieni równomiernie na obwodzie tłoka. Nigdy nie umieszczaj szczelin pierścieni uszczelniających i pierścienia zgarniającego olej w jednej linii.

Podczas wkładania tłoka użyj kompresora pierścieniowego. Sprawdź, czy pierścienie tłokowe znajdują się we właściwym położeniu. Zastosuj odpowiednie momenty dokręcania śrub korbowodu. Dokręcić śruby głowicy cylindrów w zalecanej kolejności za pomocą skalibrowanego klucza dynamometrycznego.

Typowe błędy:

• Zamontuj pierścień zgarniający olej w odwrotnej kolejności.
• Wyrównaj wszystkie szczeliny pierścieniowe.
• Pierścienie tłokowe ulegają uszkodzeniu podczas ślizgania.

Bezpośrednie skutki: ciągłe zużycie oleju, utrata kompresji lub przedwczesne zużycie silnika.
