Czyszczenie zaworu EGR bez demontażu za pomocą endoskopu

Zanieczyszczony zawór EGR to jeden z najczęstszych problemów silników Diesla. Szczególnie pojazdy z silnikiem Diesla poruszające się na obszarach miejskich mają problem z łatwo zatykającym się zaworem EGR. Skutek: utrata mocy, większe zużycie paliwa i zapalona kontrolka silnika na desce rozdzielczej. Reklamacje, które zarówno właściciele samochodów, jak i technicy warsztatowi natychmiast rozpoznają.

W tym artykule omawiamy wszystkie metody czyszczenia zaworu EGR. Od czyszczenia bez demontażu za pomocą dodatków do zbiornika i sprayu, po całkowity demontaż z czyszczeniem ręcznym. Porównujemy koszty każdego podejścia i wyjaśniamy, jak wizualnie sprawdzić wynik za pomocą endoskopu. W ten sposób zawsze wybierasz metodę odpowiednią do swojej sytuacji.

Ten artykuł jest skierowany do praktycznych majsterkowiczów z silnikiem Diesla (samochód lub kamper) oraz mechanika warsztatowego. Dla obu profili znajdziesz tutaj jasne kroki, uczciwe porównania kosztów i wskazówki dotyczące kontroli wizualnej.

Co to jest zawór EGR i dlaczego ulega zabrudzeniu w silnikach Diesla?

Układ EGR (recyrkulacja gazów spalinowych) jest istotną częścią każdego nowoczesnego silnika wysokoprężnego. Zawór EGR zawraca część spalin do komory spalania. Obniża to temperaturę spalania i zmniejsza emisję tlenków azotu (NOx).

Szczególnie silniki Diesla są szczególnie wrażliwe na zanieczyszczenie EGR. Zmniejsza się temperatura i powstawanie tlenków azotu, ale dzieje się to kosztem zwiększonej emisji cząstek sadzy. Szczególnie te zwiększone cząsteczki sadzy często prowadzą do problemów z zaworem EGR. Osady sadzy i węgla nie ograniczają się do samego zaworu. Silnie zanieczyszczonemu zaworowi EGR często towarzyszy zanieczyszczony kolektor dolotowy lub zanieczyszczona chłodnica EGR. Dobre zrozumienie całego systemu pomoże w postawieniu prawidłowej diagnozy.

Co to jest zawór EGR i jak działa układ EGR?

EGR oznacza recyrkulację gazów wydechowych. Zawory EGR zapewniają, że od 5 do 15% gazów spalinowych wraca do procesu spalania. Dzięki temu paliwo spala się pełniej, a silnik wytwarza mniej szkodliwych gazów, takich jak tlenki azotu.

Układ zarządzania silnikiem reguluje ilość gazów powrotnych. ECU (jednostka sterująca silnika) steruje zaworem EGR w oparciu o obciążenie silnika, prędkość i temperaturę. Przy niższym obciążeniu (częściowe obciążenie) zawór otwiera się, aby część spalin zawrócić przez wlot. Przy pełnym obciążeniu zawór zamyka się całkowicie, aby uzyskać maksymalną moc silnika.

Zawór EGR ponownie wykorzystuje do spalania gazy spalinowe i dlatego jest umieszczony w pobliżu kolektora wydechowego i dolotowego. Istnieją dwa główne rodzaje sterowania: elektroniczne i mechaniczne (pneumatyczne). Pneumatyczne zawory EGR otwierają się lub zamykają poprzez podciśnienie w układzie. Elektryczne zawory EGR sterują bezpośrednio ECU. Nowoczesne diesle prawie zawsze korzystają z wersji elektronicznej.

Rola EGR w redukcji emisji: tlenków azotu (NOx) i temperatury spalania

Zawór EGR kieruje część spalin z powrotem do silnika. Obniża to temperaturę spalania w cylindrach i zmniejsza emisję NOx. Zbyt wysokie temperatury spalania powodują powstawanie zbyt dużej ilości tlenków azotu, które są szkodliwe dla środowiska. Obniżając szczytową temperaturę w cylindrze, układ EGR znacznie ogranicza powstawanie tych szkodliwych gazów.

Emisje tlenku azotu podlegają rygorystycznym normom. Aby spełnić coraz bardziej rygorystyczne normy emisji, producenci samochodów standardowo instalują układy EGR. Wyłączenie lub zablokowanie układu EGR nie wchodzi w grę. Dezaktywacja w celu poprawy wydajności jest nielegalna, gdy pojazd porusza się po drogach publicznych. Bez sprawnego układu EGR Twój samochód nie przejdzie przeglądu MOT.

Spójność z innymi układami: kolektorem dolotowym, turbo, chłodnicą EGR i DPF

Zawór EGR sam nie działa. Część spalin przepływa przez zawór EGR przez chłodnicę EGR, po czym gaz jest dodawany do świeżego powietrza w kolektorze dolotowym. Stamtąd gazy ostatecznie docierają do cylindrów.

Zawór EGR zwykle znajduje się obok turbosprężarki i filtra cząstek stałych. Proces EGR zapewnia, że ​​do gazów spalinowych trafia więcej sadzy. Aby to pochłonąć, samochód jest również wyposażony w filtr cząstek stałych DPF (filtr cząstek stałych). Kolektor dolotowy, turbosprężarka, chłodnica EGR i filtr DPF tworzą razem cały układ emisji.

Zanieczyszczenie rzadko ogranicza się do jednego składnika. Samo czyszczenie zaworu EGR nie zawsze wystarczy. Czasami cały obwód dolotowy zasługuje na wyczyszczenie. Przy niekontrolowanym dopływie spalin, kanał dolotowy, zawory dolotowe i wydechowe oraz ewentualnie zwęglenie turbosprężarki. Dlatego nie odkładaj konserwacji na później. Problemy się piętrzą.

W przypadku reklamacji EGR należy zawsze brać pod uwagę powiązane systemy. Diagnoza ograniczona do samej zastawki często pomija prawdziwą skalę problemu. Chcesz wiedzieć więcej na temat czyszczenia kolektora dolotowego? Następnie przeczytaj nasz artykuł na ten temat oczyścić kolektor dolotowy.

Jak rozpoznać zabrudzony zawór EGR? Główne objawy

Zanieczyszczony zawór EGR objawia się na różne sposoby. Zawór może działać nieprawidłowo na dwa sposoby: pozostaje cały czas otwarty lub pozostaje cały czas zamknięty. Obie sytuacje powodują różne objawy. Rozpoznanie ma kluczowe znaczenie, aby móc interweniować na czas i zapobiec droższym szkodom.

Objawy otwartego zaworu EGR:

• Słabe osiągi, nierówna praca na biegu jałowym i słabe przyspieszenie.
• Trudności w uruchomieniu silnika.
• Wyższe zużycie paliwa niż normalnie.
• Na desce rozdzielczej świeci się kontrolka silnika.

Objawy zaworu EGR, który pozostaje zamknięty:

• Stukanie wydobywające się z silnika przy niskich obrotach. Jest to dźwięk wczesnego zapłonu paliwa w wysokich temperaturach.
• Wyższa emisja NOx i niepowodzenie testu emisji.
• Wyraźne czarne spaliny.
• Kontrolka awarii na desce rozdzielczej: kontrolka awarii silnika lub kontrolka gazów spalinowych.

Ponadto wielu kierowców zgłasza szarpanie silnika, program pracy awaryjnej (tryb awaryjny) i zauważalną utratę mocy podczas przyspieszania. Uwaga: Objawy uszkodzonego zaworu EGR czasami wskazują również na problemy w innych częściach silnika. Pomyśl o uszkodzonych świecach zapłonowych, filtrze paliwa, pompie paliwa lub różnych czujnikach silnika. Zawsze należy odczytać kody błędów za pomocą skanera OBD, aby uzyskać wiarygodną diagnozę.

Co powoduje zanieczyszczenie zaworu EGR?

Zawór EGR zwykle pęka z powodu zanieczyszczenia. Spaliny przepływające obok zaworu zawierają cząstki sadzy. Cząsteczki sadzy tworzą osad węglowy na zaworze. W pewnym momencie osad jest tak gęsty, że zawór nie porusza się już prawidłowo. W przypadku ekstremalnego zanieczyszczenia zawór może się nawet całkowicie zablokować.

Kilka czynników przyspiesza ten proces:

• Dużo krótkich podróży i ruchu miejskiego. Pojazdy, które często pokonują krótkie dystanse i rzadko osiągają temperaturę roboczą, nie spalają resztek sadzy. Łatwo osadzają się one w zaworze EGR.
• Niska prędkość. Przy niższych obciążeniach zawór otwiera się i zawraca część spalin przez wlot. Właśnie w tym reżimie występuje najwięcej zanieczyszczeń.
• Jakość paliwa. Paliwo niskiej jakości szybciej zatyka zawór, powodując osadzanie się nagaru.
• Odroczona konserwacja. Niewłaściwa konserwacja silnika i urządzeń peryferyjnych prowadzi do zwiększonej emisji zanieczyszczeń. Powoduje to szybsze nasycenie zaworu.

Masz wpływ na niektóre z tych czynników. Regularne wykonywanie dłuższych przejazdów z odpowiednią prędkością spowalnia powstawanie osadów sadzy. Czyszczenie układu węglem co 50 000 mil pomaga usunąć osad i węgiel z układu dolotowego powietrza. Stosowanie oleju napędowego premium zmniejsza ilość pozostałości po spalaniu. Konserwacja zapobiegawcza w stałych odstępach km zapobiega kosztownym niespodziankom.

Czyszczenie zaworu EGR bez demontażu vs. z demontażem

Istnieją trzy główne metody czyszczenia zaworu EGR. Właściwy wybór zależy od stopnia zabrudzenia.

Metoda 1: Dodatek do zbiornika (dodatek do paliwa)

Podczas tankowania do zbiornika oleju napędowego dodajesz dodatek do paliwa. Produkty te pełnią głównie funkcję konserwacyjną. Dodatek nie zdziała cudów, jeśli zawór EGR jest całkowicie zatkany. Nadaje się do konserwacji zapobiegawczej i lekkich osadów sadzy. Koszty: kilkadziesiąt euro za zabieg.

Metoda 2: Czyszczenie sprayem lub pianką przez wlot (czyszczenie bez demontażu)

Rozpylić środek czyszczący w postaci piany pod wysokim ciśnieniem jak najbliżej zaworu EGR. Dzięki postaci piany środek lepiej radzi sobie z nagarami. Ta metoda czyści układ EGR, kolektor dolotowy i zawory dolotowe bez demontażu. Skuteczny przy umiarkowanych zanieczyszczeniach. Koszty: około 15 do 50 euro za środek czyszczący.

Metoda 3: Demontaż i ręczne czyszczenie

Po demontażu spryskaj części specjalną pianką czyszczącą. Jest to najdokładniejsze podejście. Nadaje się do uporczywych osadów węgla i zatkanego zaworu.

Ramy wyboru:

Jeśli masz jakiekolwiek wątpliwości co do prawidłowego podejścia, zawsze zaczynaj od oględzin. Jeden endoskop natychmiast pokazuje stopień zanieczyszczenia.

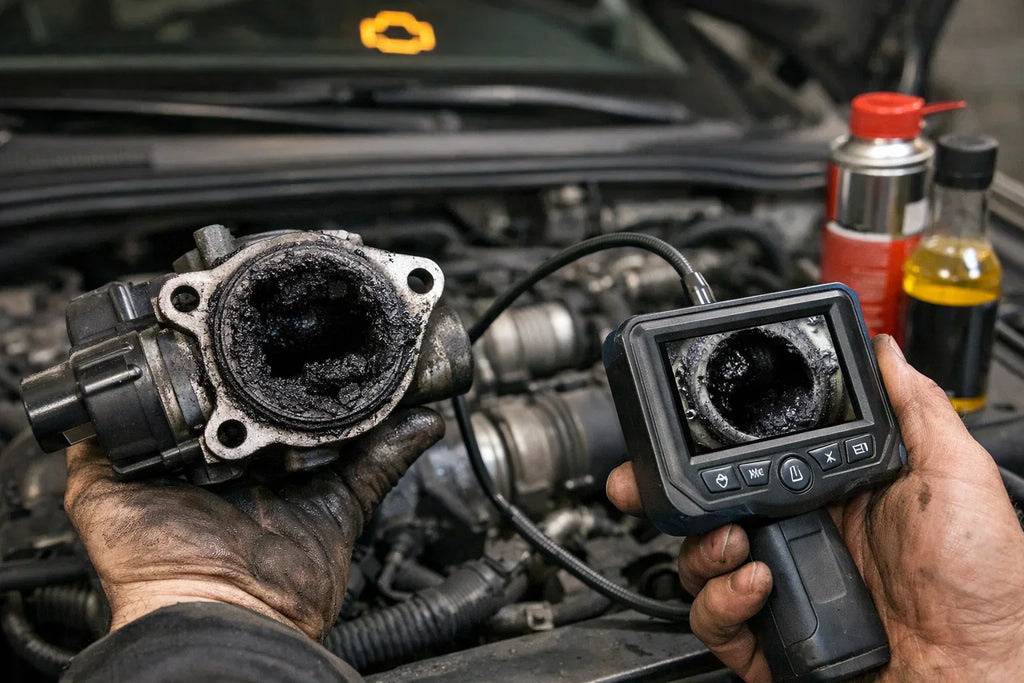

Kontrola wzrokowa endoskopem przed i po czyszczeniu

Kamera endoskopowa oferuje rozwiązanie umożliwiające ocenę zaworu EGR i kolektora dolotowego bez demontażu. Włóż kamerę przez otwór wlotowy lub otwór czujnika. Na ekranie od razu widać poziom sadzy i nagaru w układzie EGR. Zarówno mechanicy, jak i majsterkowicze korzystają z tej metody w celu szybkiej i niezawodnej diagnozy.

Zrób zdjęcie przed czyszczeniem i zdjęcie po. Różnica między tymi dwoma obrazami obiektywnie pokazuje skuteczność wybranej metody czyszczenia. Warsztaty wykorzystują te zdjęcia przed i po jako dokumentację dla klienta. Dla majsterkowicza jest to przydatna kontrola jakości.

Wcześniejsza kontrola wizualna pomoże również wybrać właściwe podejście. W przypadku lekkich osadów na obrazie kamery wystarczy spray czyszczący. Demontaż jest konieczny w przypadku grubych skorup węglowych, które są wyraźnie widoczne przez endoskop. W ten sposób unikniesz rozpoczynania od zbyt łagodnej metody lub niepotrzebnego demontażu.

Zobacz naszą ofertę odpowiedniego aparatu. Przeczytaj więcej o korzystaniu z jednego endoskop w motoryzacji.

Kiedy czyszczenie już nie wystarcza i konieczna jest wymiana zaworu EGR?

Nie każdy zawór EGR można uratować poprzez czyszczenie. Jeśli zawór zawiera głównie sadzę, czyszczenie jest nadal możliwe. Jeśli zauważysz pęknięcia na gumach lub zaworach, zawór EGR należy wymienić. Zawór, który po dokładnym czyszczeniu nie otwiera się ani nie zamyka całkowicie, również miał swój dzień.

Oznaki konieczności wymiany:

• Zawór jest uszkodzony mechanicznie lub zdeformowany.
• Te same kody błędów powracają natychmiast po czyszczeniu.
• Zawór EGR jest całkowicie zatkany i świeci się kontrolka silnika.
• Endoskop wykazuje głęboką erozję lub pęknięcia w korpusie zaworu.

Nigdy nie kontynuuj jazdy z tą usterką. Powoduje nieodwracalne uszkodzenia m.in. turbosprężarki i uszczelki pod głowicą. W dłuższej perspektywie prowadzi to do dodatkowych usterek, takich jak uszkodzony filtr cząstek stałych. Ponadto wzrasta emisja NOx, co oznacza, że ​​samochód nie przejdzie przeglądu MOT.

Koszty czyszczenia zaworu EGR: zrób to sam vs. garaż vs. całkowita wymiana

Koszt czyszczenia zaworu EGR zależy od stopnia zabrudzenia, marki/modelu i wybranego podejścia. Poniżej znajduje się przegląd:

Koszty czyszczenia w warsztacie zaczynają się od około 100 euro. Jeśli wyczyścisz zawór samodzielnie, będzie Cię to kosztować tylko kilka dolarów. Średni koszt wymiany zaworu EGR wynosi od 450 do 1500 euro, w zależności od typu samochodu i zaworu EGR.

Czyszczenie jest znacznie tańsze niż wymiana. Samodzielne sprzątanie jest najbardziej ekonomiczną opcją. Nie masz pewności co do powagi? Następnie należy rozpocząć od oględzin za pomocą endoskopu. Dzięki temu unikniesz niepotrzebnego zakupu nowego zaworu.
