Inspekcja kanalizacji: co to jest, kiedy jest potrzebna i jak ją przeprowadzić samodzielnie

Powtarzające się blokady, nieprzyjemny zapach z odpływu lub woda spływająca wolniej niż zwykle: wszystko to sygnalizuje, że coś jest nie tak z rurami. Ale co Nie będziesz wiedział dokładnie, co jest nie tak, dopóki nie zajrzysz do środka. Inspekcja kanalizacji pokazuje wnętrze rur, bez kopania i zgadywania.

W tym artykule wyjaśniono, na czym polega inspekcja kanałów kanalizacyjnych, kiedy jest potrzebna i jakie są koszty zlecania jej na zewnątrz. Ale porusza także kwestię, o której większość źródeł rzadko mówi: jak samodzielnie przeprowadzić inspekcję kanałów ściekowych za pomocą własnej kamery inspekcyjnej. Od wyboru odpowiedniego aparatu po interpretację zdjęć i określenie kolejnych kroków.

Szybkie wybory: co musisz wiedzieć

• Sygnały: Powtarzające się blokady, uciążliwy zapach, powolny drenaż i mokre plamy w ogrodzie to najczęstsze oznaki konieczności przeglądu.
• Metody: Inspekcja kamerą to standard w wykrywaniu zatorów, pęknięć i wzrostu korzeni. Detekcja dymu stosowana jest w przypadku podejrzenia ukrytych wycieków.
• Koszty profesjonalne: Profesjonalna inspekcja kanalizacji kosztuje średnio od 100 do 350 euro, w zależności od długości kabla i raportowania.
• Zrób to sam: Dzięki odpowiedniej kamerze inspekcyjnej możesz samodzielnie przeprowadzać inspekcje kanalizacji i rur, co stanowi jednorazową inwestycję, która szybko się zwraca.
• Wybierz kamerę: zwróć uwagę na długość kabla, średnicę obiektywu, wodoodporność IP68 i jakość obrazu. W przypadku kanalizacji domowej zwykle wystarcza 5 do 10 metrów kabla.

Spis treści

• Co to jest inspekcja kanalizacji i kiedy jest konieczna?
• Zlecić wykonanie przeglądu kanalizacji czy zrobić to samodzielnie?
• Jakiej kamery inspekcyjnej używasz do inspekcji ścieków?
• Przeprowadź samodzielnie inspekcję kanalizacji krok po kroku
• Inspekcja ścieków według aplikacji

Co to jest inspekcja kanalizacji i kiedy jest konieczna?

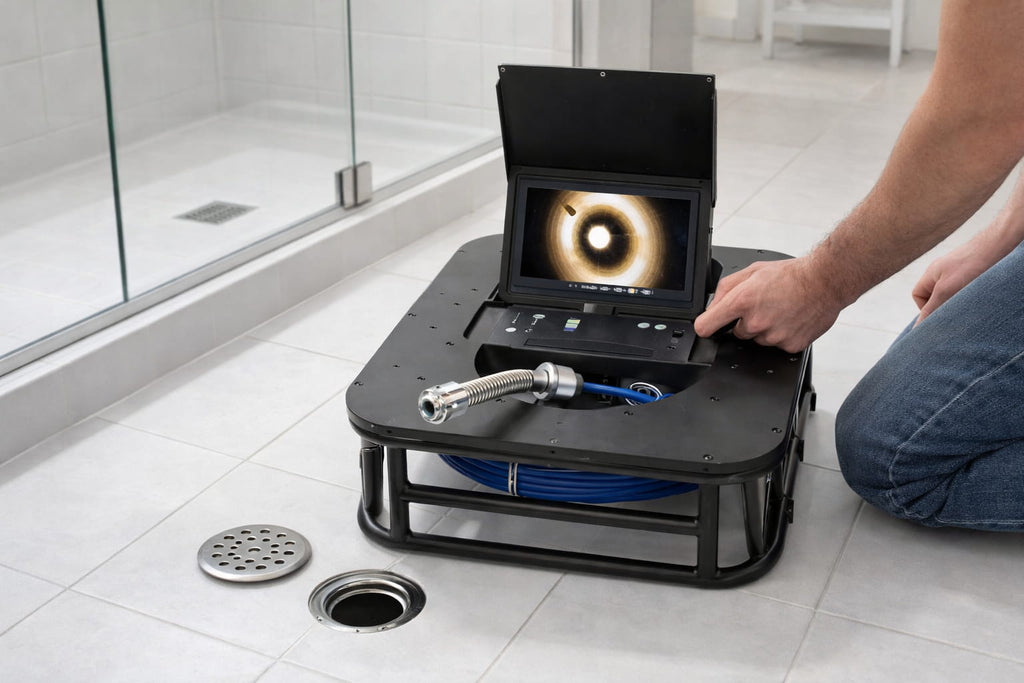

Inspekcja ścieków to wizualna inspekcja wnętrza systemu kanalizacyjnego lub rurowego. Kamera jest wkładana do rury przez punkt dostępowy i przesyła obraz na żywo z powrotem na ekran. W ten sposób można dokładnie zobaczyć, gdzie znajduje się zator, czy są pęknięcia lub pęknięcia, czy wzrost korzeni utrudnia przepływ i czy nie nastąpiło osiadanie, które powoduje stagnację wody.

Kiedyś była to domena wyspecjalizowanych firm dysponujących drogimi robotami mobilnymi. Obecnie jest kompaktowy Kamery endoskopowe do inspekcji ścieków do zastosowań domowych i lekkich zastosowań profesjonalnych. Aby samodzielnie sprawdzić odpływ, rurę wodociągową lub przyłącze domowe, nie jest potrzebne żadne specjalne przeszkolenie.

Sygnały wskazujące, że należy dokonać przeglądu

Inspekcja kanalizacji przydaje się nie tylko wtedy, gdy coś jest już zepsute. Przeglądy zapobiegawcze zapobiegają przekształceniu się drobnych usterek w kosztowne naprawy. W przypadku domu bez znanych problemów zaleca się kontrolę co 1 do 3 lat. W przypadku starszej sieci kanalizacyjnej, która ma ponad 25 lat, przy zakupie istniejącego domu lub po ciężkiej zimie z dużą ilością opadów, mądrze jest przeprowadzić wcześniejszą kontrolę. Kontrola zapobiegawcza jest zawsze tańsza niż poważna naprawa po całkowitym zawaleniu się rury.

Ale są też konkretne sygnały wskazujące, że musisz działać już teraz:

• Powtarzające się blokady w tym samym odpływie lub odpływie wskazują na problem strukturalny znajdujący się głębiej w rurze, a nie na jednorazowy korek, który można rozwiązać za pomocą zatyczki do szczepienia.
• Uciążliwy zapach z kanału ściekowego lub odpływu może wskazywać na pęknięcie rury, powodujące przedostanie się gazu kanalizacyjnego do przestrzeni podpodłogowej lub pomieszczenia mieszkalnego. Jeśli smród jest spowodowany pękniętą rurą lub zatkanym odpływem, kamera natychmiast to uwidoczni. Jeśli smród wynika z wadliwego uszczelnienia wodnego lub nieprawidłowego odpowietrzenia kanalizacji, hydraulik jest najlepszą osobą, która może zlokalizować problem.
• Powolny drenaż które nie ustępują po prostym zablokowaniu przeszczepu, jest sygnałem znacznego wzrostu, nagromadzenia tłuszczu lub uszkodzenia głębiej w ustroju.
• Mokre plamy lub osiadanie w ogrodzie wokół kanalizacji może wskazywać na podziemny wyciek, który powoduje wypłukanie otaczającego piasku.
• Zakup domu to jeden z najlepszych momentów na inspekcję kanalizacji. Wady ukryte ujawniają się jeszcze przed podpisaniem umowy u notariusza.
• Remont lub przebudowa w przypadku przenoszenia rur lub wykonywania nowych połączeń zawsze gwarantuje kontrolę końcową.
• Starsza sieć kanalizacyjna powyżej 25 lat wymaga okresowych przeglądów, niezależnie od widocznych reklamacji. Rury betonowe i PCV starzeją się na różne sposoby i każdy z nich ma własną skalę czasową.

Inspekcja kamerą a wykrywanie dymu: kiedy jaka metoda?

Istnieją dwie popularne metody inspekcji ścieków. Zdecydowanie najczęściej stosowana jest inspekcja kamerą. Elastyczny kabel z głowicą kamery wciska się w rurkę, podczas gdy oglądasz na żywo na ekranie wbudowanym lub zewnętrznym. W ten sposób można zobaczyć zatory, pęknięcia, wzrost korzeni i osiadanie bezpośrednio w dokładnym miejscu, przy czym długość kabla stanowi odniesienie do położenia w rurze.

Detekcja dymu to dodatkowa metoda polegająca na wdmuchiwaniu do kanalizacji nietoksycznego dymu za pomocą generatora dymu. Tam, gdzie wydobywa się dym, następuje nieszczelność lub niepożądane otwarcie. Detekcja dymu stosowana jest w przypadku podejrzenia małych pęknięć lub nielegalnych połączeń, których kamera nie może natychmiast wykryć. W większości sytuacji prywatnych i biznesowych inspekcja kamerą jest całkowicie wystarczająca.

Zlecić wykonanie przeglądu kanalizacji czy zrobić to samodzielnie?

To pytanie zadaje sobie w tym momencie większość ludzi. Odpowiedź zależy od skali problemu, głębokości rury i częstotliwości przeglądów. Obie opcje mają swoje miejsce, ale równowaga coraz bardziej przesuwa się w kierunku zrobienia tego samodzielnie.

Ile kosztuje profesjonalny przegląd kanalizacji?

Koszty profesjonalnej inspekcji kanalizacji w Holandii wynoszą średnio od 100 do 300 euro za standardową inspekcję przyłącza domowego za pomocą kamery. Dla wyspecjalizowanych firm z rozbudowaną sprawozdawczością i dłuższymi trasami kablowymi jest to kwota 350 € lub więcej. Ponadto czyszczenie rury przed inspekcją może wiązać się z kosztami, ponieważ kanalizacja musi być wolna od większych zanieczyszczeń, zanim kamera wyświetli użyteczne obrazy.

Dodaj do tego czas oczekiwania. W okresach zwiększonego ruchu umawianie wizyty u specjalisty zajmuje tydzień lub dłużej. W przypadku powtarzających się blokad lub kontroli w ramach rutynowej konserwacji jest to niepraktyczne i kosztowne.

Dlaczego coraz więcej osób prywatnych i firm przeprowadza samokontrolę

Koszt własnej kamery inspekcyjnej stanowi jednorazowy ułamek kwoty, którą w przeciwnym razie zapłaciłbyś za inspekcję. Po dwóch lub trzech profesjonalnych inspekcjach zwykle zwracasz już kwotę zakupu dobrego aparatu. Ale to coś więcej niż tylko oszczędności.

Dzięki własnemu aparatowi możesz dokonać przeglądu w dogodnym dla Ciebie terminie. Zarządca nieruchomości sprawdza wszystkie swoje nieruchomości we własnym tempie. Wykonawca sprawdza rurociąg bezpośrednio po dostawie, zanim klient wejdzie do budynku. Kupując dom, osoba prywatna sama sprawdza kanalizację i wie, co kupuje. Daje to pewność, która nie zastępuje raportu od strony trzeciej.

Przeprowadzenie inspekcji kanalizacji nie wymaga wiedzy technicznej. Wsuwasz kabel do rury, obserwujesz ekran i nagrywasz to, co widzisz. Większość problemów można rozpoznać wizualnie. Jeżeli masz wątpliwości co do interpretacji zdjęć, zawsze możesz zwrócić się do profesjonalisty na podstawie własnych nagrań, bez konieczności osobnej, płatnej kontroli.

Jakiej kamery inspekcyjnej używasz do inspekcji ścieków?

Nie każda kamera inspekcyjna nadaje się do inspekcji kanalizacji. Środowisko jest wilgotne, czasami całkowicie zanurzone, a rury są wąskie i pełne zakrętów. Nakłada to szczególne wymagania na wybrany aparat. Zobacz naszą pełną ofertę kamery inspekcyjne lub przejdź bezpośrednio do strona pomocy przy wyborze jeśli nie masz pewności, który model będzie odpowiedni dla Twojej sytuacji.

Długość kabla: kiedy 5 m, 10 m lub dłużej?

Długość kabla określa, jak daleko można zajrzeć do rury. W przypadku standardowego odpływu kuchennego lub łazienkowego prawie zawsze wystarcza 5 metrów. Jeśli chcesz sprawdzić całą kanalizację w domu, od fasady do granicy posesji, szybko będziesz potrzebować 10 do 20 metrów. W przypadku rur zewnętrznych i przyłączy do kanalizacji miejskiej specjaliści obliczają odległości od 30 do 40 metrów.

Konkretnie w przeliczeniu na sytuację: w przypadku standardowych odpływów wewnętrznych w łazience i kuchni wystarczy 5 metrów. Do kompletnej kanalizacji domowej, łącznie z rurami zewnętrznymi, potrzeba od 10 do 20 metrów. Do podłączenia do kanalizacji miejskiej lub dłuższych rur przemysłowych dostępne są kable o długości 20 metrów i dłuższe. Zacznij od uczciwego oszacowania długości rury, którą chcesz sprawdzić. Zbyt krótki kabel nie rozwiąże problemu. Zbyt długi kabel jest cięższy i bardziej nieporęczny w wąskiej tubie.

Średnica obiektywu, wodoodporność IP68 i jakość obrazu

Średnica głowicy kamery musi pasować do rury, którą chcesz sprawdzić. Standardowe odpływy domowe mają średnicę wewnętrzną od 32 do 75 mm. Głowica kamery o średnicy 8 mm lub mniejszej pasuje do prawie wszystkich popularnych odpływów wewnętrznych. W przypadku rur kanalizacyjnych o większej średnicy dostępne są także szersze głowice kamer.

IP68 to minimalna klasa wodoodporności potrzebna do inspekcji kanalizacji. Oznacza to, że głowicę kamery można całkowicie zanurzyć bez ryzyka uszkodzenia. Stopień ochrony IP67 zapewnia ochronę przed chwilowym zanurzeniem na głębokość do 1 metra na 30 minut, co jest technicznie wystarczające w przypadku większości inspekcji kanalizacji i rur, ale stopień IP68 jest lepszym wyborem w przypadku regularnego użytku profesjonalnego lub inspekcji całkowicie wypełnionych rur. Zawsze sprawdź stopień ochrony IP przed zakupem, nawet w przypadku modeli reklamowanych jako wodoodporne bez wyraźnej wzmianki.

Jakość obrazu ma większe znaczenie, niż ludzie się spodziewają. W ciemnej, mokrej tubie z brudem na ścianach, Full HD robi zauważalną różnicę. Pęknięcia ścianek rur, drobne narośla korzeniowe i niewielkie osiadanie są trudne do odróżnienia od szumów obrazu przy niskiej rozdzielczości. Kamera o rozdzielczości FHD i mocne oświetlenie LED wokół głowy dostarcza użyteczny obraz, z którego można wyciągnąć realne wnioski.

Kamera z wbudowanym ekranem a połączenie z systemem iOS/Android

Kamery inspekcyjne do inspekcji kanalizacji dostępne są z wbudowanym wyświetlaczem lub z bezprzewodowym połączeniem ze smartfonem lub tabletem. Kamera z wbudowanym ekranem to samodzielny system, który nie wymaga telefonu, aplikacji ani połączenia Wi-Fi. Jest to praktyczne w środowiskach, w których masz pełne ręce roboty z kablem i punktem dostępowym. Kamera, która łączy się z Twoim urządzeniem z systemem iOS lub Android przez Wi-Fi, oferuje większy ekran oraz możliwość natychmiastowego zapisywania i udostępniania zdjęć, co jest przydatne, jeśli chcesz zgłosić swoje ustalenia właścicielowi lub wykonawcy.

Różnica między endoskopem a kamerą kanalizacyjną polega na skali: kamera kanalizacyjna (zwana także kamerą pchającą lub kamerą pchającą) jest przeznaczona do dłuższych i szerszych rur. Standardowy endoskop inspekcyjny nadaje się do stosowania na krótszych dystansach i węższych średnicach. W Endoscoopwereld znajdziesz w naszym asortymencie oba typy, w tym modele odpowiednie zarówno do odpływów wewnętrznych, jak i rur zewnętrznych.

Przeprowadź samodzielnie inspekcję kanalizacji krok po kroku

Przeprowadzenie inspekcji kanalizacji jest łatwiejsze niż się wydaje. Dzięki odpowiedniej kamerze i ustalonej metodzie pracy uzyskasz wyraźny obraz stanu rurociągu w ciągu dwudziestu minut. Poniżej znajdują się kroki, które należy wykonać w podanej kolejności.

Krok 1: Przygotowanie, dostęp, czyszczenie i czyszczenie kabli

Najpierw ustal, w którym miejscu włożysz kamerę do rury. Typowymi punktami dostępu są otwór odpływowy prysznica, otwór rewizyjny elementu czyszczącego pod zlewem lub odpływ zewnętrzny w ogrodzie. Upewnij się, że otwór jest wystarczająco duży, aby zmieścić głowicę kamery i kabel bez konieczności wciskania kabla na siłę.

Przed inspekcją oczyścić rurę. Tłuszcz, kępki włosów i gruboziarnisty brud w pobliżu punktu dostępu powodują zniekształcenie obrazu i mogą zablokować głowicę kamery, zanim uda się zidentyfikować problem. Do odpływu wewnętrznego wystarczy krótkie przepłukanie ciepłą wodą. Przed włożeniem aparatu poczekaj, aż woda całkowicie odpłynie.

Upewnij się, że pracujesz w miejscu z wystarczającą ilością miejsca, aby rolka kablowa mogła się poruszać. Połóż nadmiar kabla luźno obok punktu dostępowego, aby móc go płynnie dodać bez ciągnięcia.

Krok 2: Włóż kamerę i zinterpretuj obrazy

Ostrożnie wsuń głowicę kamery w rurę i prowadź kabel metr po metrze. Obserwuj ekran w sposób ciągły. Jeśli kabel nie idzie dalej, nie używaj siły, ale lekko przekręć kabel, popychając go do przodu. Ten ruch obrotowy pomaga głowicy kamery płynnie manewrować na trójnikach i zakrętach.

Podczas kontroli zwróć uwagę na następujące obrazy:

• Wzrost i gromadzenie się tłuszczu są widoczne jako brązowe lub szare warstwy wzdłuż ścianki rury. Lekkie zabrudzenie jest zjawiskiem normalnym w przypadku używanego odpływu. Gęsty osad, który znacznie zawęża obszar przepływu, jest punktem działania wymagającym czyszczenia mechanicznego.
• Wzrost korzeni ma postać drobnych włośników, które wrastają do rury przez otwory łączące. Zatrzymują wszystkie inne zanieczyszczenia i są częstą przyczyną nawracających chodaków, które powracają po każdej blokadzie szczepienia.
• Pęknięcia i złamania można rozpoznać po ciemnych liniach lub otworach w ściance rury. Gdy zauważysz uszkodzenie, zanotuj długość kabla, aby później dokładnie wiedzieć, w którym miejscu rury leży problem.
• Osiadanie Można to rozpoznać po tym, że dno rury jest niżej od reszty lub po tym, że woda stoi nieruchomo w warstwie. Stojąca woda powoduje trwały wzrost i zwiększone ciśnienie ścieków na sąsiednich przyłączach.
• Nieprawidłowe połączenia można rozpoznać po nieoczekiwanych otworach w ściance rury, które nie mają prawidłowego kąta podłączenia lub są umieszczone przeciwnie do kierunku przepływu.

Nagraj wideo lub zrób zdjęcie każdego znaleziska za pomocą ekranu aparatu lub aplikacji. W ten sposób masz dokumentację, którą możesz później udostępnić profesjonalistom lub zapisać jako pomiar bazowy do następnej kontroli.

Krok 3: Co zrobić po kontroli?

Powoli wycofuj kabel i wytrzyj głowicę kamery do czysta natychmiast po użyciu. Ścieki i osady spowodują uszkodzenie uszczelek, jeśli aparat nie będzie czyszczony po każdym użyciu. Całkowicie osusz kabel i przechowuj go bez ostrych załamań, ponieważ załamania mogą uszkodzić wbudowaną prowadnicę obrazu.

Przejrzyj obrazy i określ, jakie działania są potrzebne. Lekkie zabrudzenia wymagają okresowego spłukiwania gorącą wodą lub biologicznym środkiem czyszczącym. Wzrost korzeni musi zostać usunięty mechanicznie przez firmę zajmującą się przerywaniem szczepienia lub za pomocą elektrycznego ogranicznika szczepienia. Pęknięcia i osiadanie wymagają dalszego zbadania przez hydraulika lub specjalistę ds. kanalizacji. Mogą natychmiast przedstawić konkretną wycenę na podstawie Twoich zdjęć, bez konieczności osobnej płatnej kontroli.

Inspekcja ścieków według aplikacji

Termin inspekcja kanalizacji obejmuje kilka zastosowań. Podejście i potrzebny aparat różnią się w zależności od sytuacji. Poniżej znajdują się trzy najczęstsze zastosowania dla osób prywatnych i firm.

Kontrola kanalizacji (łazienka i kuchnia)

Inspekcja kanalizacji jest najczęściej wykonywaną formą inspekcji kanalizacji w domach i wokół nich. Rury są stosunkowo krótkie, średnice wąskie (32 do 50 mm), a problemem są zazwyczaj zanieczyszczenia, zatory włosowe lub tłuszcz. Kamera inspekcyjna z kablem o długości 5 metrów i głowicą kamery o średnicy 8 mm lub węższej zapewnia pełny obraz odpływu z umywalki, prysznica lub zlewu, łącznie z syfonem i poziomą rurą łączącą.

Zwróć szczególną uwagę na tłuszcz gromadzący się w odpływach kuchennych. Smar krzepnie w rurze w niskich temperaturach i gromadzi się warstwa po warstwie. To, co z góry wygląda jak ciągła rura, czasami zwęża się do małego otworu po wewnętrznej stronie. Inspekcja kamerą sprawia, że ​​jest to natychmiast widoczne i daje konkretny powód do podjęcia działań, zanim odpływ całkowicie się zablokuje.

Inspekcja rur wodociągowych

Inspekcja rur wodociągowych koncentruje się na rurach doprowadzających wodę pitną oraz rurach do ogrzewania i chłodzenia. Rury te są zwykle czystsze niż odpływy kanalizacyjne, ale korozja, osadzanie się kamienia i uszkodzone połączenia stanowią prawdziwy problem w starszych domach. W budynkach z rurami miedzianymi lub stalowymi przydatna jest okresowa inspekcja wnętrza, zwłaszcza po wystąpieniu nieszczelności lub obniżonym ciśnieniu wody w jednym lub kilku punktach poboru.

Do inspekcji rur wodociągowych potrzebna jest kamera z wąską głowicą, ponieważ rury z wodą pitną mają mniejszą średnicę niż rury kanalizacyjne. Do tego typu inspekcji najlepiej nadają się modele z głowicą kamery o średnicy 6 mm lub mniejszej. Jeśli masz wątpliwości co do odpowiedniego modelu, zadzwoń do nas (+31) 015 202 4090 dostępne w dni robocze w godzinach od 9:00 do 17:00, aby zapewnić lepszy przegląd poszczególnych wniosków.

Cóż, kontrola

Inspekcja studni koncentruje się na inspekcji studni inspekcyjnych, studni zbiorczych i szamba. W studzience inspekcyjnej znajduje się kilka rur, a uszczelnienia wlotów i sama ściana studzienki stanowią krytyczne punkty inspekcyjne. Osiadanie dna studzienki, pęknięcia w ścianie studzienki i luźne fragmenty studzienki to częste objawy, które można łatwo zidentyfikować podczas regularnej kontroli.

Do inspekcji studni przydatna jest kamera z dłuższym kablem, ponieważ chcemy także móc ocenić rury łączące ze studnią. Najbardziej odpowiednie są tutaj modele z kablem o długości od 10 do 20 metrów i solidną, w pełni wodoodporną głowicą kamery. Zawsze używaj liny zabezpieczającej, jeśli dół jest głębszy niż jeden metr i nigdy nie pracuj sam w głębokich lub zamkniętych wykopach.
